驱动气体瓶组是七氟丙烷灭火系统的重要组成部分，对灭火系统的启动具有决定性的作用，主要由容器阀、和储存驱动气体的容器组成。

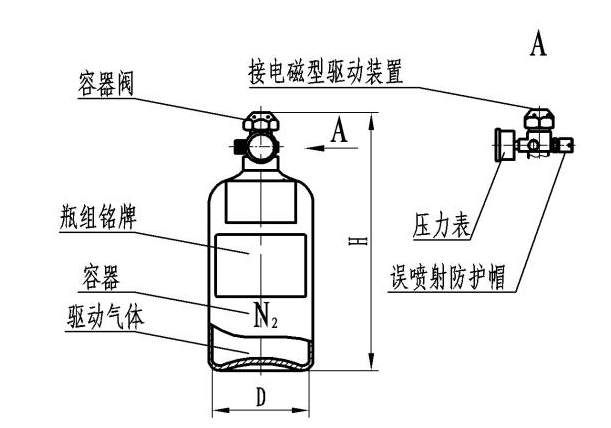

驱动气体瓶组
用途：驱动气体瓶组平时用来储存驱动气体（氮气），一旦发生火灾，靠电磁型驱动装置开启容器阀，释放驱动气体。瓶组具备超压保护、误喷射防护和压力显示功能。
警告用语：瓶组应设置在阴凉干燥处，防止曝晒和雨淋，防止碰撞，非专业充装单位严禁充装，非专业人员严禁动用阀门。
1、容器阀

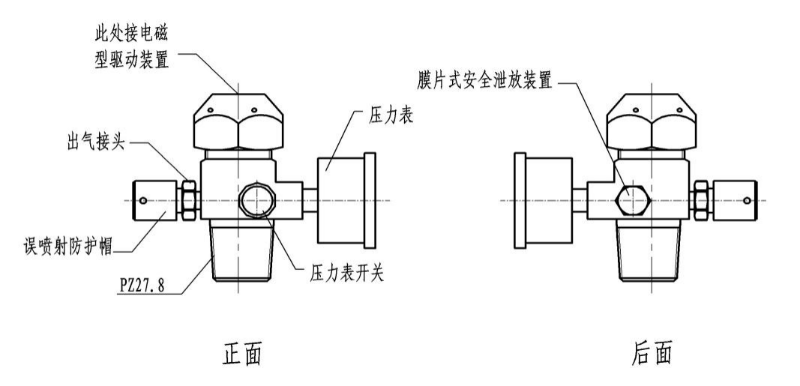

七氟丙烷灭火系统容器阀
|
型号规格 |
公称工作压力（MPa） |
水压强度试验压力（MPa） |
气密性试验压力（MPa） |
公称通径（mm） |
安全膜片爆破压力(MPa) |
|
ERF6/6.6 |
6.6 |
9.9 |
6.6 |
6 |
8.8±0.44 |
主要性能参数
用途：容器阀安装在容器上，用以密封容器内驱动气体，火灾时，靠电磁型驱动装置顶刀作用打开，释放驱动气体。
超压保护：当瓶组内部压力达到设计规定动作压力（8.8 MPa±0.44 MPa），膜片式安全泄放装置的泄放膜片将自动爆破，泄放瓶组内气体，达到释放压力的目的。
误喷射防护：误喷射防护帽安装在容器阀出口上，是为了防止容器未得到可靠固定前，避免由于误喷引起容器剧烈移动造成人员伤害或财产损失。
压力显示：压力表为非持常压压力表，压力表开关用于控制瓶组与压力表的通断。压力表开关平时处于关闭状态，检测气路断开，压力表不能检测瓶组内部压力；打开压力表开关，检测气路接通，压力表显示瓶组内部压力，指针在绿区为正常，检测后应关闭压力表开关。
2、容器

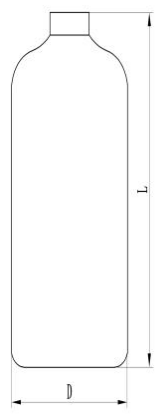

七氟丙烷灭火系统驱动气体容器
容器是驱动气体的载体，由于七氟丙烷灭火系统的驱动气体贮存或释放时会产生一定的压力，因此对容器有着非常严格的要求，其贮压性能参数如下：
主要性能参数
|
容积（L） |
公称工作压力（MPa) |
水压强度试验压力（MPa） |
气密性试验压力（MPa） |
L（mm） |
D(mm) |
连接螺纹 |
|
4 |
15 |
9.9 |
6.6 |
380 |
φ140 |
PZ27.8 |
|
8 |
680 |
φ140 |
